交叉导轨安装步骤

　　​交叉导轨安装步骤:

1.用脱脂剂擦拭零件基准面上的防锈油。因为去掉防锈油的基准面容易生锈，可以涂上低粘度再用。

2.将交叉导轨零件1 ~ 3的侧基面靠在定位台阶的侧基面上，然后用螺钉预固定在床身和滑台的基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密啮合。用压板压紧零件，使零件侧面靠近安装基准面。根据下表规定的扭矩，用扭矩扳手逐个拧紧零件的安装螺钉，以十字顺序从中间向两端拧紧。

3.暂时将零件4固定在调节侧。

4.小心地将保持架插入交叉导轨中心附近。

​

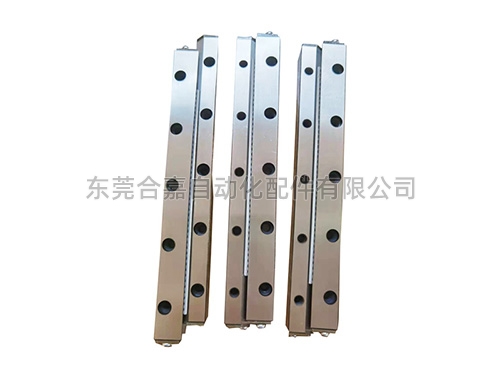

交叉导轨​

5.将终点挡板安装在导轨末端。

6.将滑块左右移动到底，将机架调整到床身中心。7.在滑台的中心和侧面冲压表头。

8.将滑台移动到一侧的末端，确认调整螺栓对面位置有滚轮后，轻轻拧紧调整螺钉。

9.将滑台移动到另一侧的末端，如上所述轻轻拧紧。

10.将滑台移至中间位置，轻轻拧紧调节螺钉。

11.重复步骤8-10，将滑台间隙调整到0。

12.参照给定的扭矩值，按照步骤8-10拧紧调节螺钉。

13.紧固交叉导轨零件4。类似于调节螺钉的拧紧程序，移动滑台以确保拧紧螺栓的位置正对着滚轮。
