交叉直线导轨安装和应用

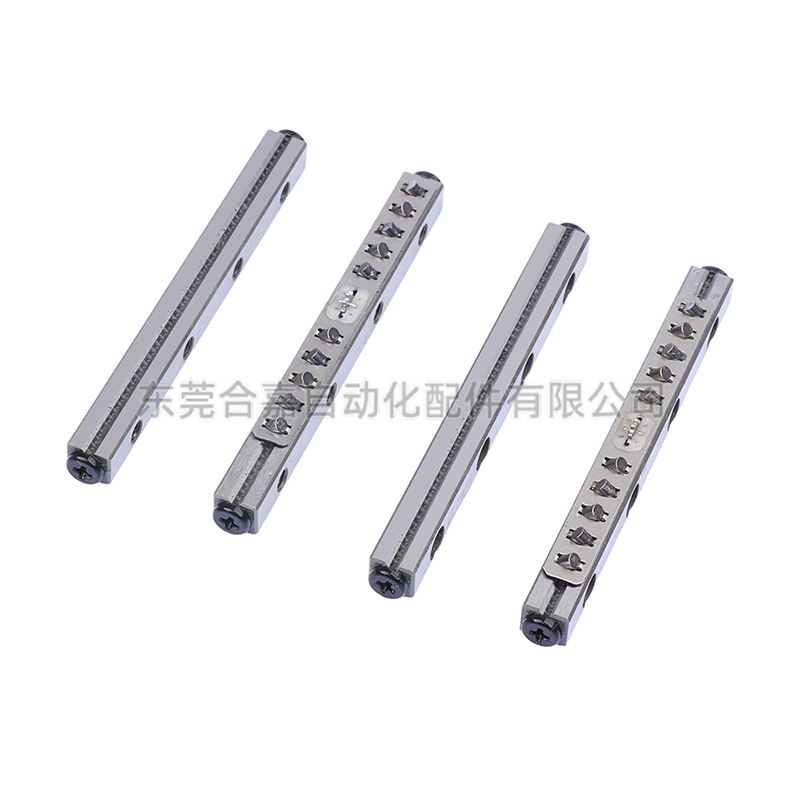

　　交叉滚子导轨是由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。
1、滚动摩擦力小，稳定性能好;
2、接触面积大，弹性变形量小;
3、有效运动体多，易实现高刚性、高负荷运动;
4、结构设计灵活，安装使用方便，寿命长;
5、机械能耗小和精度高，速度快，承载能力大。
产品适应范围如下（包括但不限于）
固晶机、点胶设备、自动化设备、OA机器及其周边机器、测定器、印刷基板开孔机，精密机器，光学测试仪、光学工作台、操纵机构、X 射缐装置等的滑座部分，检验类设备的加样运动系统，CT的检查床，X光机等医疗设备等。
1.用除油剂将零件基准面上的防锈油擦干净。因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。
2.将零件1~3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
重复8-10的步骤，将滑台的间隙调到0为止。按照8-10的步骤将调整螺钉固紧。最后将零件4固紧。跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。
