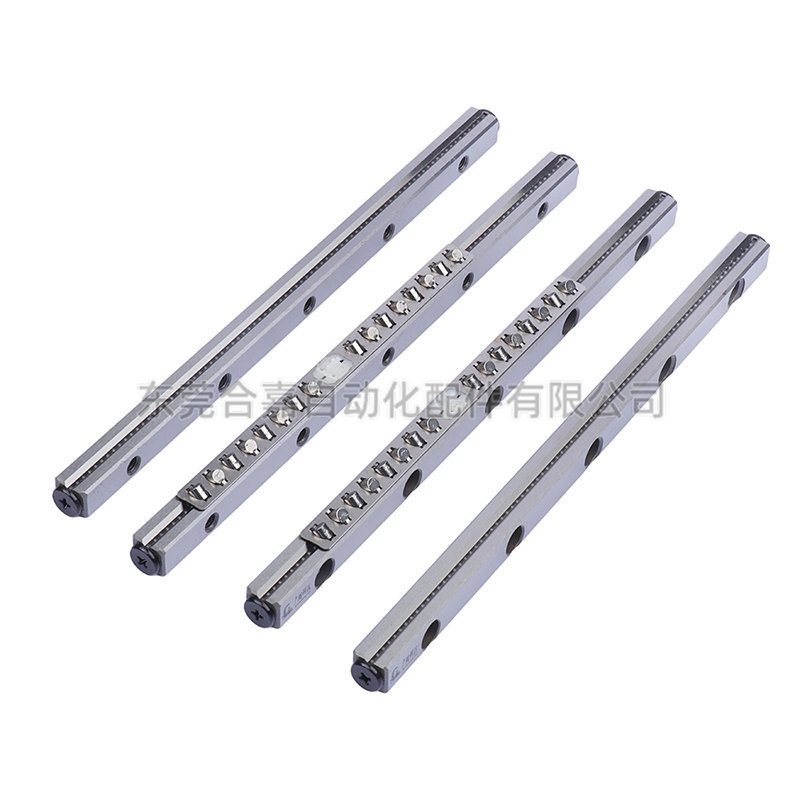

​交叉滚子导轨正确的使用方式

　　​交叉滚子导轨正确的使用方式

1.用除污剂将零件基准面上的防锈剂擦干净。因被去除防锈剂的基准面非常容易锈蚀，因而，可以用粘度低的漆料上，再应用。

2.将零件1～3的侧基准面靠上精准定位阶梯侧基准面后，用螺钉预固定不动在床体和滑台基准面上，拧紧力不必很大，使零件底边与相对性的基准面密切紧密连接就可以。用销钉将零件卡紧交叉滚子导轨，使零件的侧边与安裝基准面紧贴。用扭矩扳手按住表要求的扭矩逐一拧紧零件的安裝螺钉，从里面逐渐按交叉次序向两边拧紧。

3.将调整侧的零件4作临时的固定不动。

4.当心将球轴承插进到中间周边。

5.将端部挡块安裝在导轨顶端。

6.将滚轮上下挪动到终点，调整球轴承到床体的中间部位。

​

​交叉滚子导轨正确的使用方式​

7.把表头打在滑台的核心和侧边。

8.将滑台挪到一侧的终点，交叉滚子导轨生产厂家，并且确定在调整地脚螺栓正对着上有滚柱轴承后，轻轻地拧紧调整螺钉。

9.将滑台挪到另一侧的终点，如上方式轻轻地拧紧。

10.将滑台挪到中间部位，把调整螺钉轻轻地拧紧。

11.反复8-10的流程，交叉滚子导轨种类，将滑台的空隙调至0才行。

12.参考下表给出的扭矩值，按照8-10的过程将调整螺钉固紧。

13.最终将零件4固紧。跟调整螺钉的拧紧流程相近，挪动滑台，确保拧紧地脚螺栓的地区正对着滚柱轴承。
